4K HDMI/VGA/IR/PoH/RS232/聲音面板型網路延長切換器
VHE02EIP
- 最高HDMI影像解析度達4K@30Hz 4:4:4，VGA達1920x 1200@60Hz。
- 可透過CAT5e (或更高)網路線傳輸訊號，最遠距離達70公尺。
- 具嵌入式面板，可將發射器安裝於牆面或桌面。
- 支援PoH(Power over HDBaseT)，可由發射器或接收器任一端供電。
- 支援自動或手動切換VGA/HDMI輸入。
- 支援CEC、RS232、雙向IR訊號傳輸。
為專案而生的 HDMI/VGA over HDbaset 延長器
VHE02EIP 是一款適合專案的特殊 HDMI/VGA 延長器，利用 HDBaseT 技術將無壓縮的聲音、影像、雙向 IR 及 RS232 訊號透過一條網路線傳輸至 70 公尺外的 HDMI 或 VGA 設備。
此外，這款延長器還支援 PoH（Power over HDBaseT）功能，可任意選擇由發射器或接收器端供電給另一方使用。
最後，它可嵌入牆面或桌面上，讓應用環境不但能維持整齊，且同時達到操作便利性，非常適合應用於會議室等區域。
主要賣點
兩種輸入介面
支援 HDMI、VGA 新舊主流訊號。

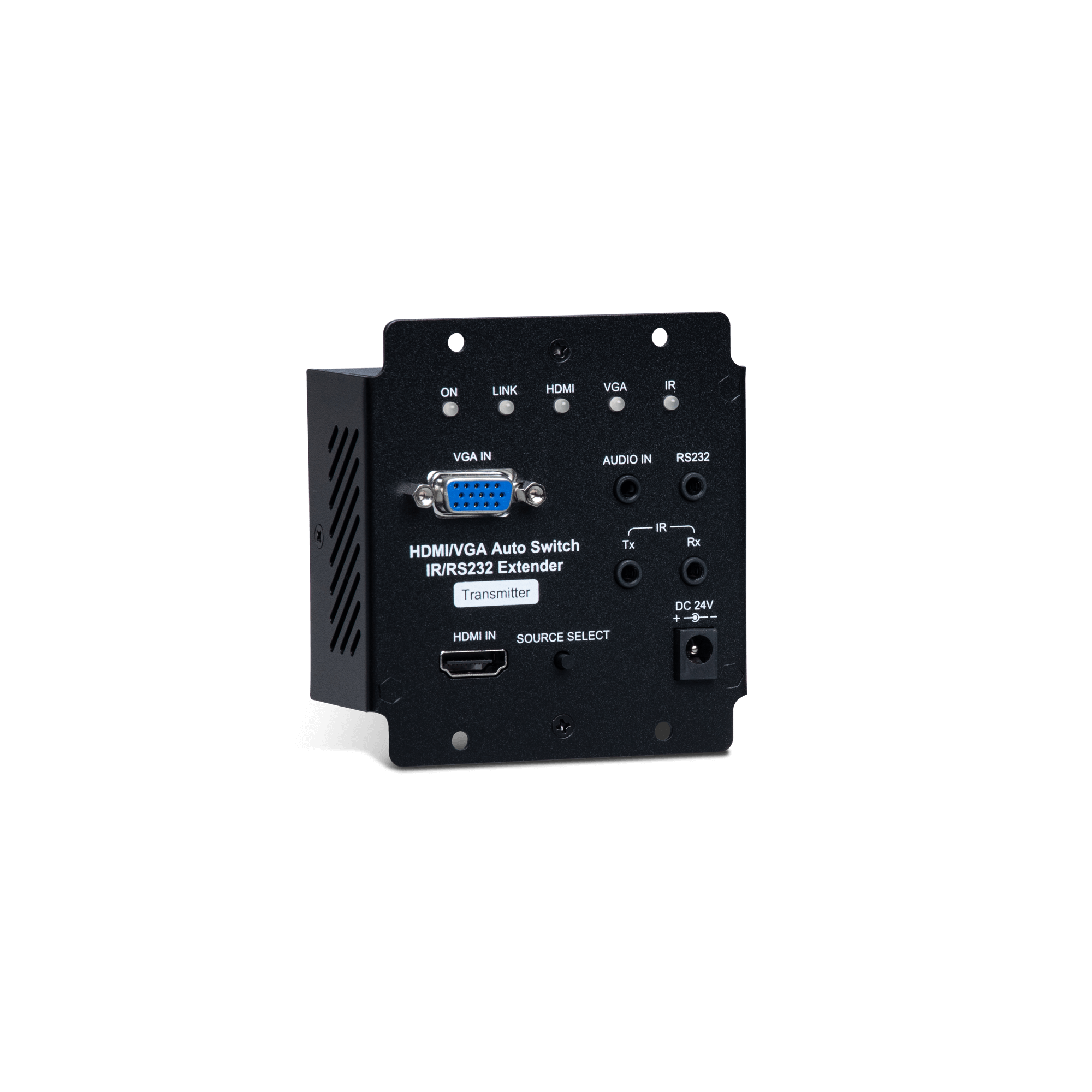

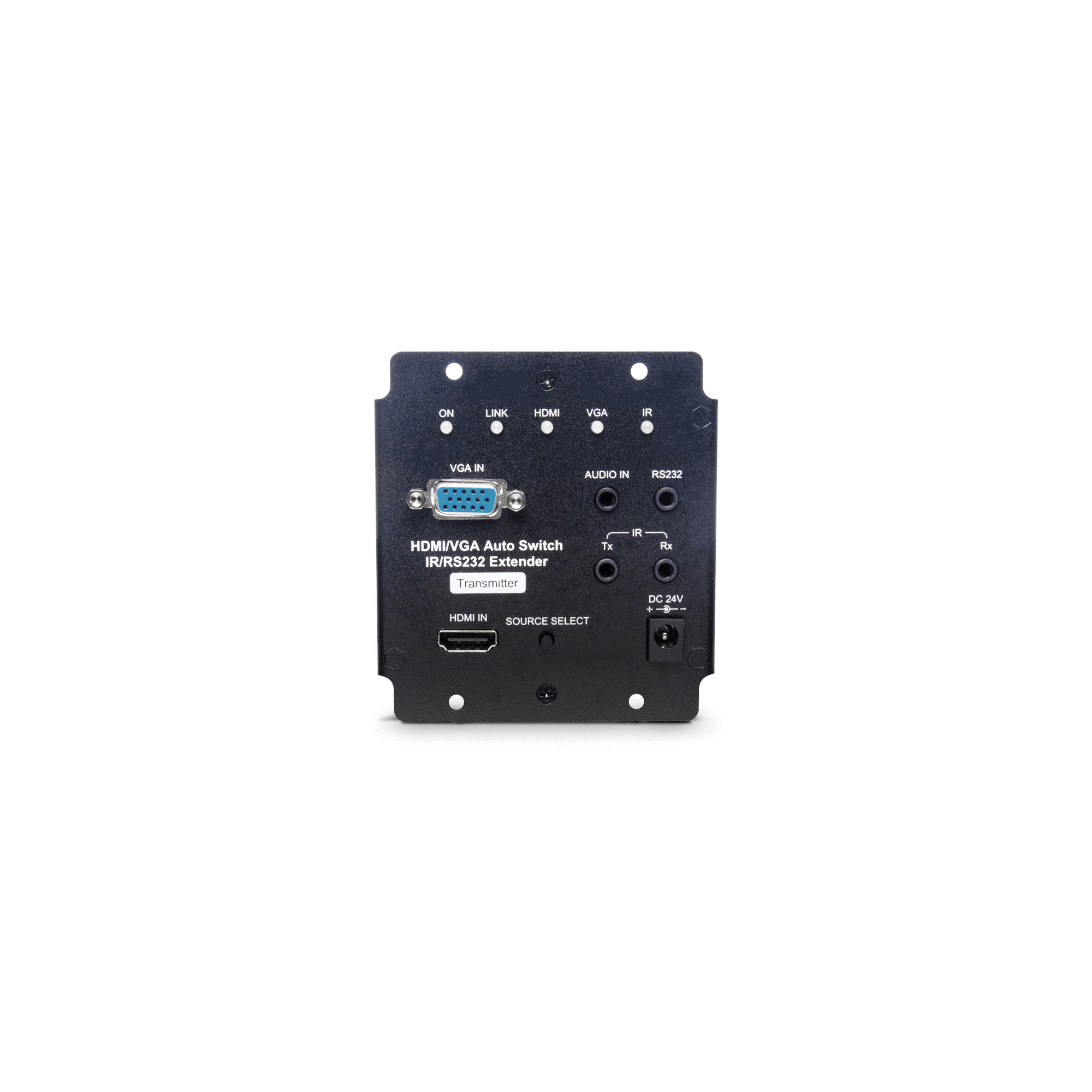

嵌入式面板
可將發射器安裝於牆面或桌面等方便使用的位置。
彈性的距離
傳輸距離從 35~70M，可根據不同的線材、解析度調整，讓專案預算有更多彈性。
附加特色
支援 PoH（Power over HDBaseT）
.svg)
雙向 PoH 的功能可由兩端任選一端供電，兩台機器僅要有一台聯接電源即可，大幅增加安裝彈性，也解決在牆面、桌面不好接電源的問題。
手動/自動切換功能
透過極為簡單的按鍵操作，就可以設定手動／自動切換功能（自動模式下若同時接上 HDMI／VGA 訊號，影像以 VGA 優先）
完美配合的TR
VHE02EIP 的 Tx 是專門為 Rx 設計，不須另外再去尋找、測試產品的相容性。由於還有 IR、RS232 介面這些特殊需求，Tx、Rx 完全是為彼此的相容而打造。
適合專案，也顧及使用者需求
清楚的燈號指示
清楚的燈號可以顯示電源、訊號連接狀態、VGA／HDMI 訊號種類、IR 連接。讓使用者可以清楚知道操作的狀況。
來源選擇按鈕
Tx 端上有訊號選擇鈕，在手動模式時可以切換，使用時簡單方便。
雙向 IR 訊號傳輸
IR 可以雙向傳輸訊號，讓遙控器可以在 Tx 端可以控制 Rx 端設備，增加使用的便利性。
更好的使用技巧
多數我們的產品都有內建的突波保護，VHE02EIP 也內建防護，防止設備因突波損壞。
另外，還有些技巧可以有效降低損壞率。
- 佈線時遠離會產生電磁波干擾之設備，例如行動電話、無線電設備、日光燈具、微波爐、電源線等等。
- 多餘網路線請勿捲起來，避免形成串音干擾，造成傳輸距離縮短或不穩定。
規格表
型號
VHE02EIPT
VHE02EIPR
支援
符合規範
HDMI 1.4, HDCP
最大影像解析度
HDMI: 4096 x 2160@30Hz, VGA: 1920 x 1200＠60Hz＠24bits
最大傳輸距離
70M over CAT5e or greater cable
影像頻寬
9 Gbps
聲音格式
7.1 LPCM 192kHz, Dolby TrueHD, DTS-HD MA
IR支援
30-60kHz, ±10°, 5M, Bi-directional
30-60kHz, ±55°, 5M, Bi-directional
RS232鮑率
115200 bps/ Full Duplex
連接埠與介面
影像輸入
1 x HDMI Type A, 1 x VGA 15-Pin D-Sub
1 x HDBaseT
影像輸出
1 x HDBaseT
1 x HDMI Type A
類比聲音介面
1 x 3.5mm Terminal
RS232介面
1 x DB9 Female
1 x DB9 Male
IR介面
1 x 3.5mm Phone Jack
1 x 3.5mm Phone Jack
電源
電源供應
DC 24V 1.25A
DC 24V 1.25A
耗電量
11.4W (Max), 1.8W (Low Power)
11.4W (Max), 1.8W (Low Power)
環境參數
操作溫度
0 to 55℃
儲存溫度<
-20 to 85℃
濕度
up to 95%
機體參數
尺寸
86 x 93.5 x 42.8mm
86 x 69.5 x 25mm
重量
300g
185g
產品規格以實物原廠公佈資訊為準，規格異動恕不另行通知。
